De 10 vanligaste skadorna på rörbryggor – och hur drönare underlättar inspektionen
Rörbryggor förbinder delarna i industrianläggningar – de transporterar medier och energi dit de behövs. Samtidigt utsätts de ständigt för påfrestningar: väder och vind, termiska påfrestningar och mekanisk påverkan sliter på dem. Att regelbundet inspektera dessa vittförgrenade och svåråtkomliga konstruktioner har hittills varit krävande. Klassiska inspektionsmetoder kräver ställningar, skyliftar eller reparbetare. Inspektionsdrönare är här ett alternativ. De ger detaljerade bilder från luften – utan ställning och utan arbete på höjd för personalen. Med högupplösta kameror och värmekamera gör de skador synliga tidigt, innan de blir allvarliga problem. Läs hur drönarinspektioner stöder underhållet av rörbryggor och var gränserna går.
Kontrollera rörbryggor utan ställning över fabriksvägar och anläggningar
Rörbryggor bildar ett vittförgrenat nät i industrianläggningar. De transporterar vätskor, gaser och andra medier över hela området. Eftersom de går över fabriksvägar, anläggningar och byggnader är redan åtkomsten för en inspektion krävande.
Drönare öppnar här nya möjligheter: För överblicken utifrån använder vi DJI M30T med zoom- och värmekamera, mellan tätt liggande rörrader den kollisionståliga ELIOS 3. De ger detaljerade bilder utan ställning, skylift eller reparbetare, och vid utvändig flygning fortsätter driften.
I den här artikeln visar vi de tio vanligaste skadebilderna på rörbryggor, hur drönarinspektioner gör dem synliga tidigt och var gränserna för visuell kontroll och värmebildskontroll går. Mer om industriell inspektion.
Christian Engelke
1. Korrosion under isolering (CUI)
Korrosion under isolering (CUI) är en av de allvarligaste och samtidigt svåraste skadetyperna att upptäcka på rörbryggor. CUI uppstår när fukt tränger in i isoleringen och angriper rörens yta. Den här typen av korrosion märks ofta inte direkt, eftersom den förblir dold under isoleringen och försvagar rören obemärkt.
Orsaker:
- Vatten som tränger in genom skadad eller otillräcklig isolering
- Kondens på grund av fukt och växlande värme och kyla
- Skador på isoleringen orsakade av mekanisk påverkan eller UV-strålning
Drönare hjälper till att avgränsa misstänkta CUI-ställen utan att isoleringen behöver tas bort på stora ytor. Med värmekamera registrerar de temperaturskillnader på isoleringens yta som kan tyda på inträngd fukt. Det fungerar bara om det finns en tillräcklig temperaturskillnad mellan medium och omgivning, och det visar fukt, inte själva korrosionen. Om och hur mycket röret är angripet klarläggs med en riktad provning på de markerade ställena. Ledningen behöver inte friläggas på hela sin längd för det.
2. Mekaniska skador genom skakningar och vibrationer
Rörbryggor utsätts för ständiga mekaniska belastningar i form av vibrationer och skakningar orsakade av yttre påverkan som vind, trafik eller maskiner i drift. Denna mekaniska påverkan kan med tiden leda till strukturella försvagningar i form av sprickor, deformationer eller materialutmattning.
Orsaker:
- Kraftiga vibrationer från tunga maskiner i drift
- Vind och annan yttre påverkan
- Tryckslag och pulserande flöden i ledningarna
Drönare registrerar sprickor och deformationer på rörledningar och stödkonstruktioner på nära håll. Med högupplösta kameror och 3D-skanningar kan konstruktionens tillstånd dokumenteras och jämföras över flera inspektioner. De lokaliserade bilderna täcker visuell kontroll och skadekartering och visar var en riktad provning på komponenten lönar sig vid mycket fina eller dolda sprickor. Det minskar risken för allvarliga skador och produktionsbortfall.
3. Väderrelaterade skador av UV-strålning, värme och frost
Rörbryggor är ständigt utsatta för väder och vind. UV-strålning kan med tiden skada skyddsskikt och isoleringar, medan kraftiga växlingar mellan värme och kyla tröttar ut materialet och kan leda till sprickor och deformationer. Dessa ständiga miljöbelastningar bidrar i hög grad till att infrastrukturen försämras.
Orsaker:
- direkt solinstrålning och UV-strålning som skadar materialen
- kraftiga växlingar mellan värme och kyla som får materialen att utvidgas och dra ihop sig
- fukt och nederbörd som gynnar korrosion
Drönare gör det möjligt att övervaka rörbryggor regelbundet och heltäckande genom att ta högupplösta bilder och termografiska bilder av svåråtkomliga områden. Med dessa data kan väderrelaterade skador följas löpande innan de leder till allvarliga problem.
4. Grundläggningsproblem och sättningar
Sättningar i grundläggningen eller rörelser i marken är allvarliga problem som kan äventyra hela rörbryggans stabilitet. Rörelserna i undergrunden uppstår ofta till följd av förändringar i marken, erosion eller underdimensionerade fundament.
Orsaker:
- markrörelser till följd av erosion, översvämningar eller markkompaktering
- otillräckliga fundamentkonstruktioner
- naturhändelser som jordbävningar eller kraftiga regn
Drönare med högupplösta kameror och 3D-registrering ger flygbilder av fundament och stöd och gör synliga förändringar som sprickor, lutningar eller urspolningar tydliga. För exakta sättningsmätningar behövs fortfarande en geodetisk mätning. Bilderna möjliggör en löpande övervakning och bidrar till att sättningar eller förskjutningar upptäcks tidigt, innan större skador uppstår.
5. Påkörningsskador på stöd och påkörningsskydd
Rörbryggornas stöd står ofta direkt vid fabriksvägar, lastzoner och växlingsytor. Fordon, truckar eller mobilkranar kan köra på stöd, påkörningsskydd och fotplattor – med deformationer, avskalningar på betongsockeln eller lossnade förankringar som följd.
Orsaker:
- Påkörning av stöd med lastbilar, truckar eller mobilkranar i trånga delar av anläggningen
- Saknat eller skadat påkörningsskydd
- Byggarbeten och materialtransporter nära rörbryggan
Efter en påkörning kan drönare efter överenskommelse sättas in med kort varsel för att dokumentera stöd, påkörningsskydd och rörraderna ovanför. Den utvändiga flygningen sker under pågående drift, och dina sakkunniga får i god tid ett underlag för bedömningen. För skadedokumentationen behövs ingen ställning.
6. Utmattningssprickor genom upprepad belastning
Utmattningssprickor uppstår genom de cykliska belastningar som rörbryggor utsätts för vid uppvärmning och avsvalning eller upprepade vibrationer. Sprickorna utvecklas gradvis men förvärras med tiden och kan till sist leda till allvarliga skador.
Orsaker:
- Upprepade belastningar orsakade av uppvärmning och avsvalning
- Vibrationer från maskiner eller pumpar som ständigt verkar på konstruktionen
- Vind- eller väderbelastningar som orsakar långsiktiga försvagningar
Drönare med högupplösta kameror gör utmattningssprickor i svetsfogar, fästen och stöd synliga när de syns på ytan. Med regelbundna inspektioner kan sprickor upptäckas i tid, innan de leder till farliga läckage eller strukturella svagheter.

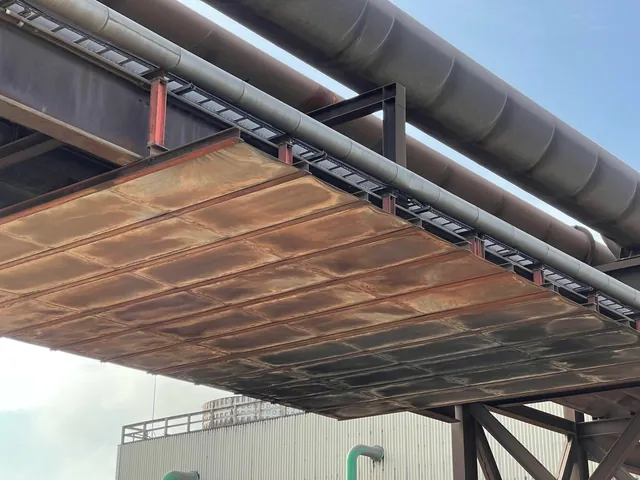

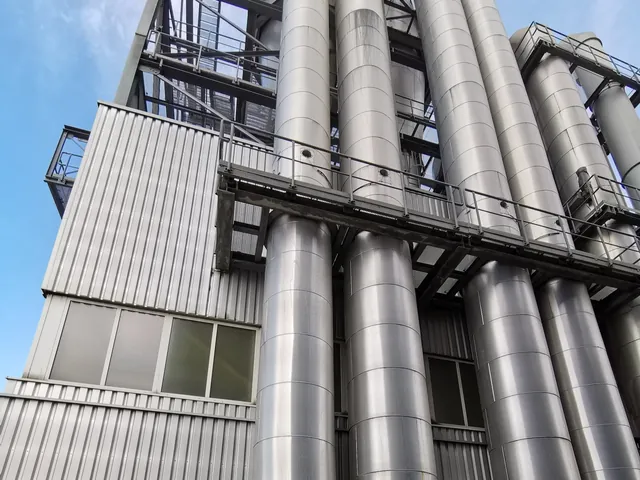

7. Skadade eller slitna isoleringar
Isoleringen på rörledningar och bryggor skyddar rören mot yttre påverkan, minskar energiförluster och hindrar fukt från att tränga in i konstruktionen. Med tiden kan isoleringen dock försämras av UV-strålning, mekaniska skador eller vanligt slitage.
Orsaker:
- Åldrande isoleringsmaterial på grund av UV-strålning, värme och frost
- Mekaniska skador orsakade av vibrationer eller annan påverkan
- Fukt som tränger in genom sprickor i isoleringen
Med drönare kan skadade eller slitna isoleringar hittas utan ställning: kameran visar öppna skarvar, sprickor och saknad mantling, värmebilden visar värmeförluster – beroende på temperaturskillnaden mellan medium och omgivning. Så kan skador åtgärdas innan större problem som CUI uppstår. Regelbundna kontroller bevarar isoleringens funktion och minskar på sikt reparationsbehovet.

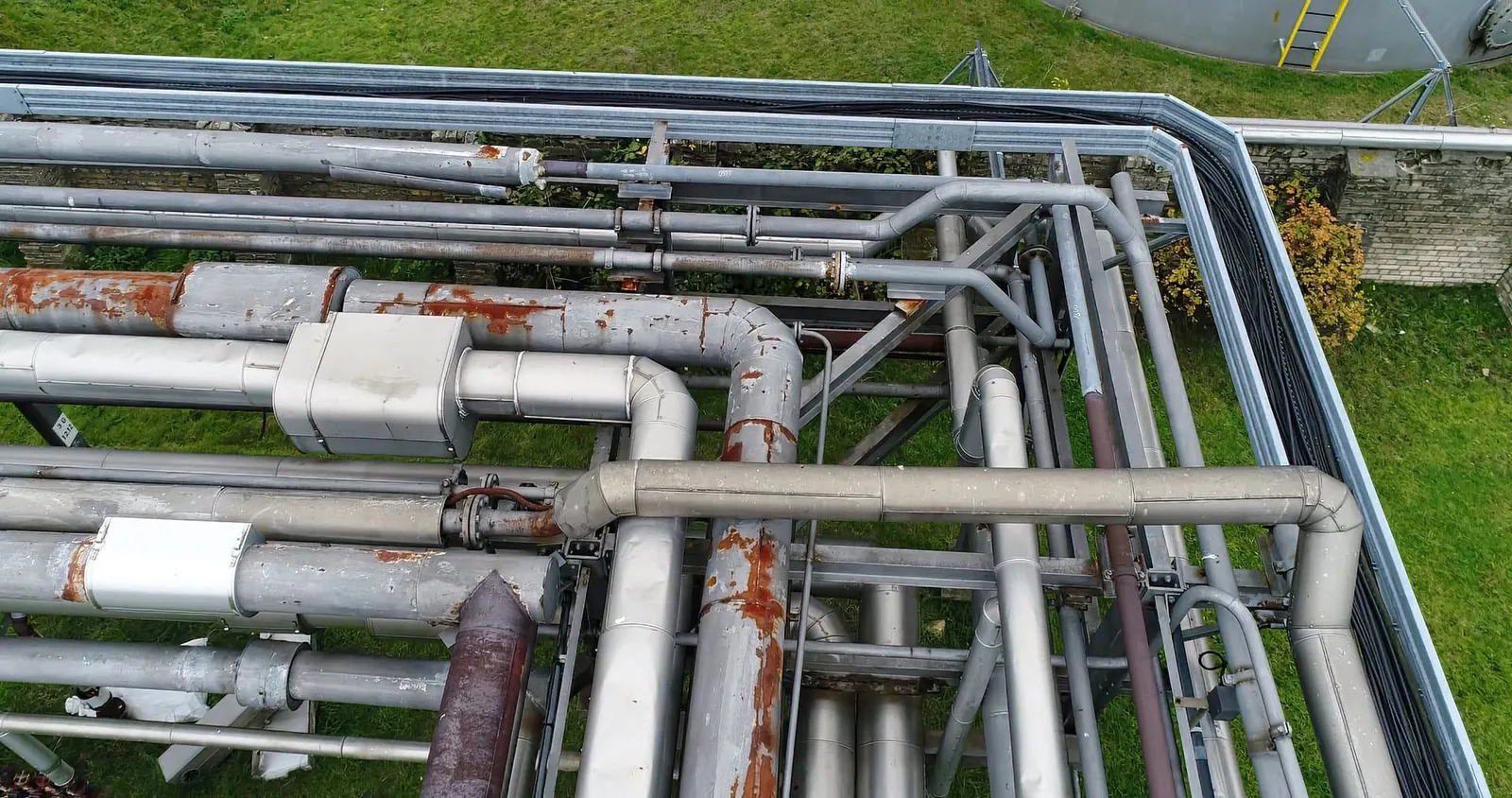

8. Korrosion genom aggressiva kemikalier i omgivningsluften
I industriella miljöer kan luften ofta innehålla aggressiva kemikalier som angriper rörens yta och påskyndar korrosionen. Den här typen av kemisk korrosion förekommer särskilt i starkt industrialiserade områden och förkortar rörbryggornas livslängd avsevärt.
Orsaker:
- Höga koncentrationer av svavel- eller kväveoxider i luften
- Direkt kontakt med kemikalier i industriella processer
- Kemiskt aggressiva miljöer i raffinaderier eller kemiska anläggningar
Drönare med högupplösta kameror kan användas regelbundet för att dokumentera synlig korrosion på rör, fästen och stålkonstruktioner. Hur mycket godstjockleken har minskat mäter den sakkunnige riktat, till exempel med ultraljud, på de ställen som markeras i inspektionsrapporten. De regelbundna inspektionerna förhindrar större korrosionsskador och förlänger konstruktionens livslängd.
9. Otätheter i förband, tätningar och kompensatorer
Förband och tätningar är särskilt känsliga för slitage och materialutmattning. Otäta ställen i förbanden kan leda till läckage av vätskor eller gaser, vilket inte bara försämrar anläggningens funktion utan också innebär betydande säkerhets- och miljörisker.
Orsaker:
- Termiska eller mekaniska belastningar som försvagar förbanden
- Åldrande och slitage av tätningsmaterial
- Felaktig montering eller underdimensionerade tätningar
Drönare kan inspektera svåråtkomliga ställen och med värme- och zoomkameror ge indikationer på läckage vid förband och tätningar, till exempel utsläpp, missfärgningar eller avvikelser i värmebilden. Gasutsläpp utan synliga spår och utan temperaturskillnad registrerar kameran inte. Så kan problem åtgärdas i tid, innan de leder till kostsamma haverier eller miljöskador.
10. Skador på lager, glidlager och rörupphängningar till följd av värmeutvidgning
Rörledningar utvidgas vid uppvärmning och dras samman vid avsvalning. Den rörelsen tas upp av glidlager, fixpunkter och rörupphängningar. Om ett glidlager kärvar, ett rör vandrar ut över sitt upplag eller en upphängning böjs uppstår tvångsspänningar i rör och stålkonstruktion.
Orsaker:
- Fastrostade eller smutsiga glidlager
- Rör som har vandrat ut över upplaget eller glidit ner
- Böjda, lossnade eller avslitna rörupphängningar och byglar
Drönare med zoomkamera visar läge och skick hos lager, fixpunkter och upphängningar på nära håll, även mitt på breda rörbryggor. Genom att jämföra flera inspektioner blir det synligt om rör har förskjutits. Så kan lager och upphängningar repareras innan rör eller stålkonstruktion tar skada.
Övervaka rörbryggor utan ställning och utan arbete på höjd
Inspektion av rörbryggor är en viktig del av underhållet – den säkrar anläggningens funktion och bidrar till miljöskydd, driftsäkerhet och arbetsmiljö. Medan traditionella inspektionsmetoder innebär arbete på höjd, ställningar och stor insats öppnar drönare vägen för anläggningsövervakning utan ställning och utan arbete på höjd.
Inspektionsdrönare förbättrar flera aspekter samtidigt:
Arbetssäkerhet: I stället för att skicka människor upp på farliga höjder eller in i svåråtkomliga områden tar drönaren bilderna – utan risk för personer.
Drift och kostnader: Den utvändiga flygningen vid rörbryggor sker under pågående drift. Ställning och skylift behövs inte, inspektionen tar timmar i stället för dagar. Dina inspektionskostnader kan sjunka med upp till 80 %, eftersom ställning, kran och reparbetare inte behövs. Där ett driftstopp behövs håller drönaren det kort. Bilddata gör det möjligt att planera underhållet mer målinriktat.
Miljöskydd: Genom att korrosionsskador, materialutmattning eller möjliga läckage upptäcks tidigt kan miljörisker minskas i förväg.
De högupplösta bilderna, lokaliserade i 3D-punktmolnet, täcker visuell kontroll och skadekartering. De visar också var en riktad provning på komponenten lönar sig, till exempel ultraljudsmätning av godstjocklek vid misstanke om dold korrosion. Den provningen och bedömningen gör dina sakkunniga på de ställen som markeras i inspektionsrapporten. Vi flyger – Inspectomatic, rapporteringen i vår företagsgrupp, analyserar och tar fram inspektionsrapporten i webbläsaren: lokaliserade anmärkningar, foton, videor och 3D-punktmoln; mer bakgrund om inspektion av rörbryggor på inspectomatic.de (på tyska). I explosionsfarliga områden avgör anläggningsägaren om drönaren får flyga. Läs mer om inspektion med ELIOS 3.
