10 fakta om undervattensinspektioner
Undervattensinspektioner behövs i många industrianläggningar – från sprinklertankar och släckvatten- och processvattenbehållare till kylvattenbassänger och intagsbyggnader. Med undervattensdrönare (ROV:er) kan dessa kontroller i dag göras utan dykare och utan tömning. De tio fakta nedan visar vad undervattensinspektioner med drönare kan åstadkomma och var gränserna går.
Undervattensinspektion med ROV:er och mikro-ROV:er: utan dykare, utan tömning
Moderna undervattensinspektioner utförs allt oftare med ROV:er (Remotely Operated Vehicles) och mikro-ROV:er, eftersom de har stora fördelar jämfört med traditionella metoder. ROV:er möjliggör noggranna och säkra inspektioner i miljöer som vore för farliga eller svåråtkomliga för dykare. Mikro-ROV:er, som är ännu mer kompakta, kan även användas i mycket trånga utrymmen som rörledningar eller små behållare. Drönarna är klara att använda efter kort riggtid och levererar högupplösta bilder i realtid. Dessutom virvlar de upp mindre sediment, vilket förbättrar sikten. ROV:er och mikro-ROV:er sparar inte bara kostnader utan minskar också risker och miljöpåverkan, vilket gör dem till den självklara metoden för tankar och bassänger i industrianläggningar.
Dipl.-Wirt.-Ing. (FH) Juliana Engelke
1. ROV: ingen dykare behöver ner i tanken
Tidigare utfördes undervattensinspektioner av tankar och bassänger oftast av dykare, vilket innebar betydande risker och höga kostnader. Dykare behöver särskilda säkerhetsåtgärder, omfattande utrustning och ett team med flera personer, och i trånga behållare eller grumligt vatten är dykning särskilt riskabel. ROV (Remotely Operated Vehicles) är ett säkrare alternativ med mindre insats. Det är fjärrstyrda undervattensdrönare som inte kräver att någon person går ner i vattnet och som beroende på utrustning bär kameror, ekolod eller gripklor. Särskilt för sprinkler- och släckvattentankar gäller: tanken behöver inte tömmas, och släckberedskapen finns kvar. Med ROV sjunker kostnaderna för inspektioner tydligt, eftersom det behövs mindre personal och drönarna kan användas mer flexibelt utan dykarlag.
2. Från sprinklertanken till intagsbyggnaden: här kontrollerar ROV:er

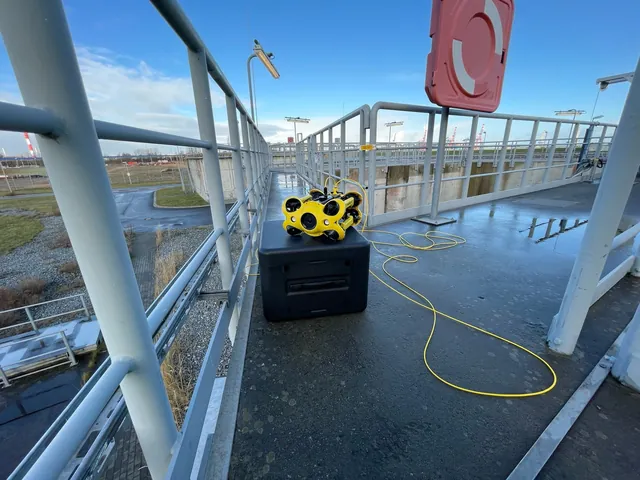

Undervattensdrönare används i många branscher och verksamheter. I industrianläggningar kontrollerar de framför allt sprinkler- och släckvattentankar, kylvatten- och sedimenteringsbassänger samt kraftverks intagsbyggnader och uttagsledningar. Även brunnar, vattenmagasin och hamnanläggningar hör till de typiska platserna. Därmed är ROV:er ett användbart verktyg när en behållare eller bassäng inte ska tömmas.
3. Högupplösta kameror visar skador i detalj
Moderna ROV:er har högupplösta kameror som möjliggör en detaljerad visuell inspektion. Många av kamerorna har i dag 4K-upplösning, så att även små sprickor eller korrosionsskador blir synliga. Tillsammans med kraftfulla LED-lampor arbetar ROV:er även i mörka tankar dit inget dagsljus når. Vid kraftig grumling är sikten dock begränsad. Kamerasystemet spelar en central roll i dokumentationen av inspektionsresultaten, eftersom bilder och video överförs till ytan i realtid. Bildkvaliteten gör att kritiska områden kan dokumenteras heltäckande och bedömas av dina besiktningspersoner.
4. Mikro-ROV:er: inspektioner i trånga utrymmen
Mikro-ROV:er är särskilt utvecklade undervattensdrönare som är mycket kompakta och lätta. De passar för trånga eller svåråtkomliga områden som rör, tankar eller smala springor. Tack vare sin ringa storlek kan de ta sig in i en behållare genom manhål och små inspektionsöppningar som är för trånga för större ROV:er eller dykare. Trots sin storlek har mikro-ROV:er kraftfulla kameror, sonar och ibland till och med griparmar, vilket gör dem till ett viktigt verktyg vid inspektioner i svåråtkomliga områden. I industriella miljöer, till exempel vattenreningsanläggningar eller kemiska anläggningar, minskar mikro-ROV:er arbetet och kostnaderna, eftersom inga extra tillträden behöver skapas.
5. Ekolod visar konturer och avstånd i grumligt vatten
En av de största utmaningarna vid undervattensinspektioner är dålig sikt, särskilt i vatten som grumlats av smuts, sediment eller alger. ROV:er kan därför utrustas med sonarteknik som gör att de kan navigera och registrera konstruktioner även vid noll sikt. Sonar arbetar med ljudvågor som reflekteras mot föremål och på så sätt skapar en bild av omgivningen. En sonar visar vid grumligt vatten konturerna av väggar och inbyggda delar och mäter avstånd; korrosion eller sprickor visar den inte. Sonartekniken är särskilt användbar i bassänger, intagsbyggnader eller tankar med avlagringar, där slam och sediment kraftigt begränsar sikten.
6. Livebild: du fattar beslut redan under inspektionen

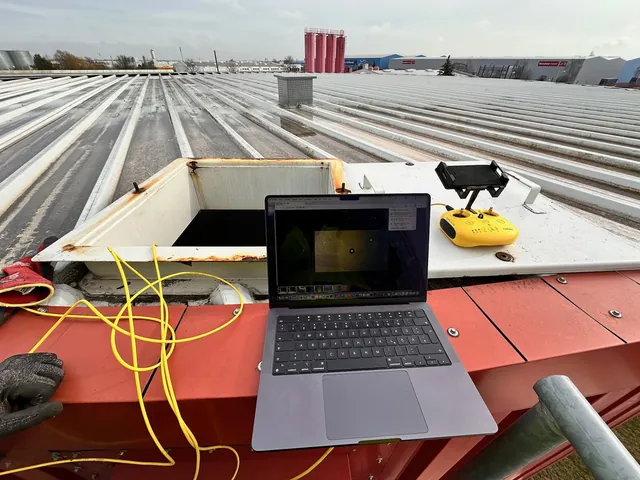

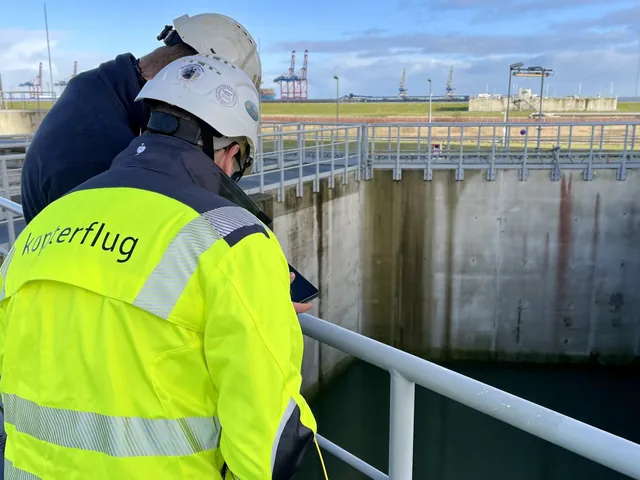

En viktig fördel med moderna system för undervattensinspektion är att data överförs till ytan i realtid. ROV:ns kamera och sensorer skickar informationen direkt till piloten. Du ser livebilden under inspektionen och kan låta piloten granska avvikande ställen närmare direkt. Det minskar behovet av efterinspektioner. Videor, bilder och i förekommande fall sonardata finns sedan tillgängliga för planeringen av reparationer eller andra åtgärder.
7. Mindre uppvirvlat sediment, mindre störning
En ofta förbisedd fördel med ROV:er är att de är miljövänliga. Jämfört med traditionella dykinspektioner eller tunga maskiner virvlar ROV:er upp mindre sediment och stör undervattensmiljön mindre. Det är särskilt viktigt i släckvatten- och processvattentankar, vars vatten ska förbli rent. Den exakta styrningen av ROV:er gör det möjligt att arbeta riktat utan att påverka omgivningen i onödan. Även där farliga ämnen eller kemikalier kan finnas i vattnet behöver ingen människa ner i mediet.
8. Mörkt, grumligt, trångt: där dykarinsatser är svåra

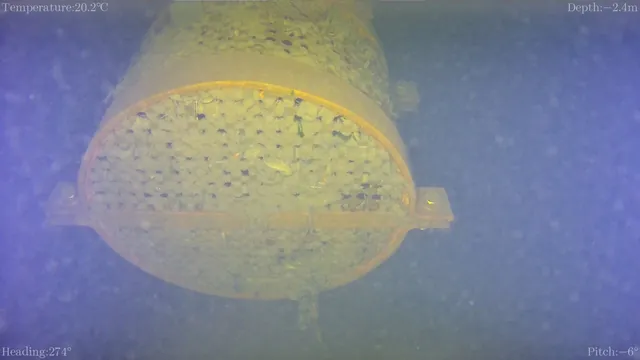

ROV:er är konstruerade för att arbeta där det är svårt eller farligt för människor. I tankar och bassänger handlar det framför allt om mörker, grumlighet, trånga tillträdesöppningar och installationer som ledningar, sugsilar eller stegar. Dessutom kan de användas i förorenade medier, till exempel i sedimenterings- eller kylvattenbassänger, så länge mediet och drönarens material är förenliga. Kabelförbindelsen till ytan överför livebilden och säkrar bärgningen av drönaren.
9. Upptäck korrosion och strukturella skador tidigt
Ett centralt mål med varje undervattensinspektion är att upptäcka strukturella skador tidigt för att undvika kostsamma reparationer eller haverier. Med kamera och belysning tar ROV:er bilder på nära håll av korrosion, sprickor, avlagringar och skadade beläggningar. De högupplösta, lokaliserade bilderna täcker den visuella kontrollen och visar var en riktad provning på komponenten lönar sig, till exempel ultraljudsmätning av godstjockleken. Den provningen och bedömningen av anmärkningarna gör dina sakkunniga på de ställen som markeras i inspektionsrapporten. Att upptäcka sådana skador tidigt är avgörande för att minimera säkerhetsrisker och förlänga livslängden för konstruktioner under vatten.
10. Framtiden: artificiell intelligens och autonoma ROV:er
Utvecklingen inom undervattensinspektion går mot artificiell intelligens (AI) och autonoma funktioner. Tillverkare och forskningsprojekt arbetar med ROV:er som planerar rutter själva, undviker hinder och automatiskt markerar avvikelser i bilderna. I tankar och bassänger styr erfarna piloter fortfarande drönaren. AI kan i framtiden göra det lättare att hitta anmärkningar i stora bildmängder.
Ingen dykare, ingen tömning – släckberedskapen finns kvar
Undervattensdrönare gör det betydligt enklare att inspektera sprinkler- och släckvattentankar samt bassänger och intagsbyggnader: ingen dykare, ingen tömning, och släckberedskapen finns kvar. Du får en inspektionsrapport med foton, videor och avvikelser med läge i tanken (vägg, höjd, inbyggd del), och på det underlaget fattar din besiktningsperson sitt beslut. Om du vill få en tank eller bassäng inspekterad, skriv till oss via kontaktformuläret eller e-post. Läs mer om inspektion av sprinkler- och vattentankar.
