Drönare inom industriell inspektion
För industriell inspektion finns det inte en enda drönare. Utvändigt vid anläggningsdelar flyger DJI M30T, invändigt i pannor, tankar och silor den kollisionståliga Flyability ELIOS 3, och i fyllda vattentankar dyker en undervattensdrönare. Den här överblicken visar vilken utrustning som passar för vad, vilka sensorer som används och var begränsningarna går.
Vilken drönare passar din anläggning: utvändigt, invändigt eller under vatten
Vid många inspektionsuppgifter ersätter drönare ställningar, skyliftar, reparbetare och personinträde. Vilken utrustning som passar beror framför allt på var inspektionen sker: utomhus, inne i ett slutet utrymme eller under vatten. För utvändiga flygningar använder vi DJI Matrice 30T (M30T), för invändiga flygningar ELIOS 3 och för fyllda tankar en undervattensdrönare. Resultatet av varje drönarinspektion är en inspektionsrapport med foton, videor, 3D-punktmoln och lokaliserade avvikelser.
Christian Engelke
1. Där drönare ersätter ställning och personinträde: branscher och anläggningar
Drönarinspektioner används i många branscher. Vårt fokus ligger på industri och kraftverk.
Typiska användningsområden i korthet:
- Industrianläggningar och produktionsanläggningar: Tankar, silor, pannor, skorstenar inifrån, rörledningar och hallar. Invändigt flyger ELIOS 3, vid anläggningsdelar utifrån M30T.
- Energi- och försörjningsföretag: I kraftverk flygs pannor, rökgaskanaler, kyltorn och skorstenar inifrån, inom brandskydd inspekteras släckvatten- och sprinklertankar med undervattensdrönare.
- Olje- och gasindustrin: I raffinaderier och tankdepåer är behållare och rörbryggor typiska objekt. Vår utrustning är inte Ex-skyddad; om drönaren får flyga i explosionsfarliga områden avgör anläggningsägaren.
- Infrastruktur: Broar, kanaler och schakt kan registreras utan ställning eller skylift, förutsatt att drönaren får plats.
- Bygg och arkitektur: Drönare registrerar byggnader, tak och fasader och dokumenterar skador utan ställningsbygge.
- Jordbruk och försäkring: Inom jordbruket används drönare främst för fältövervakning – det är inte vårt område. För försäkringsbolag och sakkunniga ger drönarbilder ett spårbart underlag för skadebedömning.
- Allmän säkerhet: Myndigheter och räddningstjänst använder drönare för att överblicka farliga situationer från luften.
Det avgörande är inte branschen utan uppgiften: utvändigt, invändigt eller under vatten. Efter det väljs utrustningen.
2. Säkerhet, kortare driftstopp, lägre kostnader: vad du vinner
Jämfört med traditionella inspektionsmetoder ger drönare framför allt dessa fördelar i underhållet:
- Säkerhet: Ingen behöver upp på ställningar, upp på hög höjd eller in i behållare. Drönaren flyger in i det farliga området, teamet stannar utanför.
- Kortare driftstopp och lägre kostnader: Dina inspektionskostnader kan sjunka med upp till 80 %, eftersom ställning, kran, skylift och reparbetare inte behövs. Vår drönare håller driftstoppen korta: behållare, pannor och silor tas för invändig flygning som regel ur drift och godkänns för inspektion, men inspektionen tar timmar i stället för dagar. Vissa anläggningar kan också inspekteras utan att driften avbryts, till exempel rörbryggor från utsidan.
- Åtkomlighet och flexibilitet: Drönare når ställen som annars bara är åtkomliga med stor insats – skorstenar inifrån, pannväggar, tanktak. Flera anläggningar kan kontrolleras efter varandra under ett och samma driftstopp.
- Detaljerad datainsamling och analys: Foton, videor, värmebilder och LiDAR-data registreras under samma flygningar – heltäckande över hela ytan i stället för stickprov. Av dem tas en inspektionsrapport fram med lokaliserade avvikelser; bedömningen görs av sakkunniga eller besiktningspersoner.
3. Kamera, värmebild, LiDAR: vad varje sensor visar

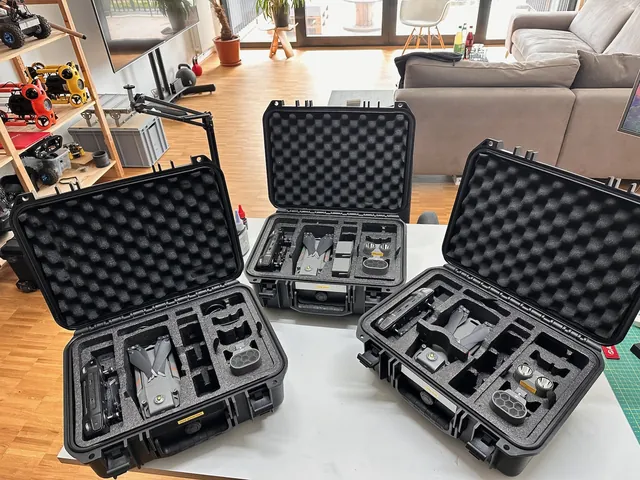

För de tre typiska insatsplatserna finns lämplig utrustning:
Utomhus: DJI M30T
M30T flyger utomhus med GPS. Den kombinerar vidvinkel-, zoom- och radiometrisk värmekamera och lämpar sig för fasader, tak, rörbryggor och kyltorn.
Invändigt: Flyability ELIOS 3

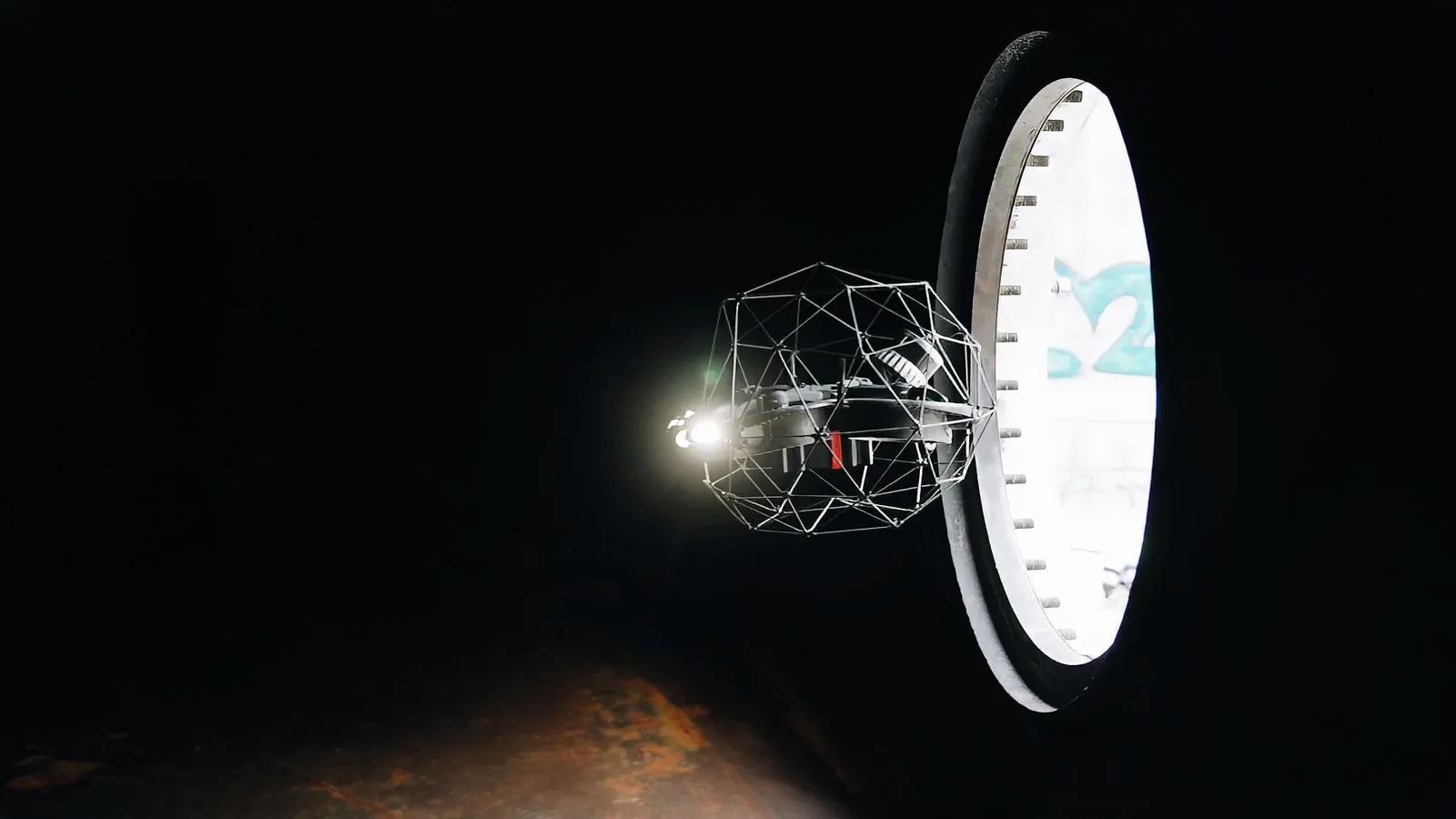

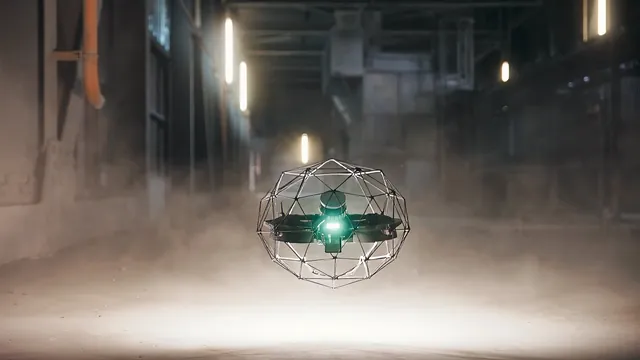

ELIOS 3 är en drönare för invändig inspektion med skyddsbur. Den tål att nudda väggar, navigerar utan GPS med hjälp av LiDAR och flyger i tankar, silor, pannor, industriugnar, rökgaskanaler och skorstenar invändigt.
Under vatten
I fyllda sprinkler- och vattentankar dyker en undervattensdrönare. Schakt och utrymmen som är för trånga för en drönare kan vi inte flyga i.
Sensorer och kameror
Beroende på uppgiften används olika sensorer:
- Optiska RGB-kameror ger högupplösta foton och videor – grunden för varje visuell inspektion. Värmekameror visar temperaturskillnader, till exempel i isoleringar eller infodringar.

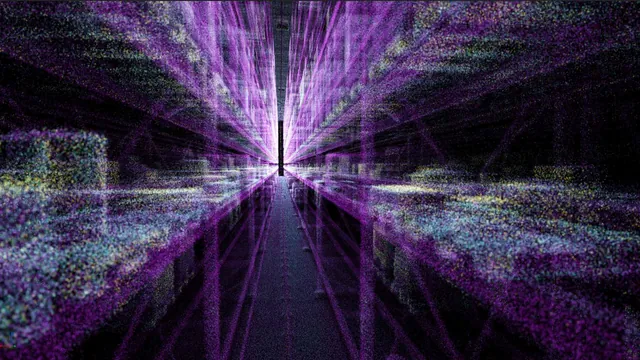

- LiDAR-sensorer registrerar utrymmet som ett 3D-punktmoln. I det kan avvikelser lägesbestämmas och geometrier registreras skalenligt.
- Ultraljudssensorer mäter godstjocklek men behöver då kontakt med ytan. I praktiken mäter oftast inspektörer med handinstrument – på de ställen som drönarbilderna visar.
- Multispektralkameror och magnetometrar: De används främst inom jordbruk och mätning; vid anläggningsinspektion spelar de en underordnad roll.
- Gassensorer kan mäta gaskoncentrationer. De ersätter inte gasfrimätning för personer och gör inte en drönare Ex-klassad; i Ex-områden beslutar anläggningsägaren.
I mörka områden ger en egen LED-belysning användbara bilder – viktigt i tankar, schakt, pannor och rör dit inget dagsljus når.
4. Från livebild till punktmoln: vilka data du får
Det avgörande är vad som händer med data efter flygningen. Vid industriell inspektion är fyra punkter viktiga:
- Dataöverföring i realtid
Livebilden visas under flygningen på skärmen på marken. Ägare och inspektörer kan följa med och peka ut ställen som ska granskas närmare. - AI och maskininlärning
Programvara kan förmarkera avvikelser som rost eller sprickor i stora bildmängder. Det underlättar analysen; bedömningen förblir fackfolkets uppgift. - 3D-modellering och digitala tvillingar

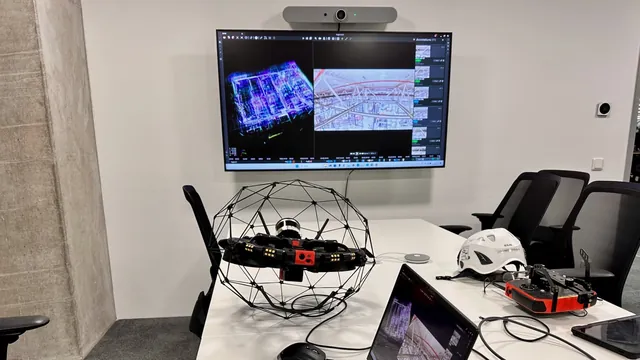

Av LiDAR-data skapas ett 3D-punktmoln av anläggningen. Anmärkningar lägesbestäms i det, och senare inspektioner kan jämföras med dagens läge. - Dataarkivering och dokumentation
Foton, videor och punktmoln sparas för senare jämförelser. Så kan förändringar följas över åren och underhållsåtgärder planeras.
5. Korrosion, sprickor, mörka utrymmen: typiska användningsfall
Några uppgifter som drönare passar särskilt bra för:
- Korrosionsövervakning
På tankar, rörledningar och stålkonstruktioner visar foton och värmebilder var korrosion bildas. Upprepade flygningar gör utvecklingen synlig. - Byggfel och strukturinspektion
Sprickor, avskalningar och missfärgningar i betong, murverk och infodringar registreras på nära håll – invändigt som utvändigt. - Inspektioner vid dåliga ljusförhållanden
I pannor, tankar och schakt ger drönarens egen belysning användbara bilder där man annars inte skulle se något. - Försäkringsrelevanta inspektioner
Spårbara bilder med datum och plats hjälper försäkringsbolag och sakkunniga att bedöma skador.
6. Var drönaren når sina gränser: väder, batteri, godkännanden
Drönare har begränsningar som man bör känna till före insatsen:
- Väderförhållanden och batteritid
Utomhus begränsar regn och kraftig vind insatsen. Ett batteri räcker till en flygning på några minuter; därefter byts det, vilket tas med i planeringen. - Signalstörningar och GPS-beroende
I slutna utrymmen finns ingen GPS. ELIOS 3 navigerar därför med LiDAR och kameror (SLAM) och håller sin position även i tankar och schakt. - Godkännanden och behörigheter
Våra piloter har de behörigheter som krävs; i behållare och hallar gäller framför allt dina interna godkännanden.
Till det kommer anläggningsägarens säkerhetsregler: introduktion, godkännanden, avspärrningar och beredskapsplanering på plats. Vår utrustning är inte Ex-skyddad; om drönaren får flyga i explosionsfarliga områden avgör anläggningsägaren.
Drönaren behöver sikt: damm, ånga eller grumligt vatten begränsar bilderna. Den ser bara ytor – godstjocklek, prover eller exakta sprickbredder tar den sakkunnige fram på de ställen som vår inspektionsrapport markerar.
7. Vad som kommer: autonoma flygningar, digitala tvillingar, AI
Tekniken fortsätter att utvecklas. Framför allt dessa utvecklingar kan förutses:
- Autonoma inspektioner och insatser med flera drönare
Drönare flyger i allt högre grad förinställda rutter på egen hand. Det gör upprepade inspektioner mer jämförbara, eftersom bilderna tas från samma positioner. - Integration i Industri 4.0 och digitala tvillingar
Punktmoln och anmärkningar kopplas allt mer till anläggningsdata, så att underhåll och planering utgår från samma underlag. - 5G och realtidsöverföring
Kraftfullare dataförbindelser gör att fackfolk kan följa ett uppdrag på distans. - Bättre AI och prediktivt underhåll
Programvara kommer att förmarkera avvikelser mer tillförlitligt och upptäcka förändringar mellan inspektioner. Det hjälper till att planera underhåll innan haverier inträffar.
Rätt utrustning beror på platsen – ditt resultat är inspektionsrapporten
Inom industriell inspektion är drönare ett etablerat alternativ till ställning, kran och reparbetare. Vilken utrustning som passar beror på insatsplatsen: DJI M30T utvändigt, ELIOS 3 invändigt, undervattensdrönaren i den fyllda tanken. De förbättrar arbetssäkerheten, förkortar driftstopp och ger med foton, videor och 3D-punktmoln ett tillförlitligt underlag för underhållet. Vilken lösning som passar din anläggning får du veta på vår sida om inspektion med ELIOS 3 – eller skriv till oss.
