7 fakta om materialutmattning och varför tidiga inspektioner är avgörande
Materialutmattning är ett smygande problem som kan försvaga maskiner och konstruktioner inom industrin avsevärt. Cykliska belastningar leder ofta obemärkt till mikrosprickor, som utan regelbundna inspektioner kan orsaka dyra haverier och reparationer. Oförstörande provning som visuell provning – även med drönare – och ultraljudsmätningar spelar en avgörande roll för att upptäcka materialutmattning tidigt. I den här artikeln får du veta de viktigaste fakta om materialutmattning och hur förebyggande inspektioner hjälper till att förlänga dina anläggningars livslängd och undvika dyra skador.
Vad är materialutmattning och varför är den så farlig?
Materialutmattning, som leder till utmattningsbrott eller svängningsbrott, uppstår när ett material utsätts för upprepade cykliska belastningar. Belastningarna kan ligga under materialets egentliga hållfasthetsgräns, men leder med tiden till mikrosprickor som gradvis växer och till sist orsakar ett plötsligt brott. Särskilt i kraftverk och processanläggningar, där komponenter ständigt utsätts för växlande laster, är materialutmattning ett allvarligt hot. Brott kan äventyra maskiners funktion och till och med leda till säkerhetskritiska incidenter.
Ett tydligt exempel på materialutmattning är utmattningssprickor i metalliska material, som bildas under lång tid vid växlande belastning. Sprickorna kännetecknas ofta av så kallade vilolinjer och striationer på brottytorna, som ger ledtrådar om hur brottet har fortskridit.
Fraktografi, analysen av brottytor, har en central roll vid analys av materialutmattning. Genom en kombination av makroskopiska och mikroskopiska analyser kan orsakerna till sprickor identifieras och åtgärder vidtas för att förhindra framtida brott.
Utmaningen med materialutmattning är att den ofta förblir oupptäckt tills ett fullständigt haveri inträffar. Därför är regelbundna inspektioner nödvändiga för att upptäcka tidiga tecken på sprickor. Oförstörande provningsmetoder som visuell kontroll, ultraljudsmätning och drönarinspektioner hjälper till att hitta sprickor i utsatta komponenter och att i tid vidta förebyggande åtgärder.
Christian Engelke
1. Materialutmattning som följd av cykliska belastningar
Materialutmattning är ett komplext fenomen som orsakas av upprepade cykliska belastningar under materialets sträckgräns. Belastningarna leder till en fortskridande skada i materialets mikrostruktur, som visar sig i form av mikrosprickor. Vid varje lastväxling växer mikrosprickorna successivt tills de når en kritisk storlek som leder till att komponenten brister. Till skillnad från plastisk deformation uppstår inga omedelbara deformationer vid materialutmattning, vilket gör skadan svår att upptäcka i ett tidigt skede. Den ackumulerade skadan kan dock leda till ett plötsligt och katastrofalt brott om den inte upptäcks i tid.
2. Utmattningsbrott hör till de vanligaste orsakerna till strukturella haverier
Utmattningsbrott hör till de vanligaste orsakerna när maskiner och tekniska komponenter går sönder. Det visar vilken viktig roll materialutmattning spelar i mekanisk konstruktion. Särskilt drabbade är komponenter som utsätts för upprepade lastväxlingar, som roterande maskindelar, axlar, kugghjul eller fläktar. Utmattningsbrotten uppstår ofta under förhållanden som anses okritiska vid normal drift, och därför är tidig upptäckt av mikrosprickor och inspektion av dessa komponenter avgörande för att undvika plötsliga haverier.
3. Särskilda kännetecken som striationer och vilolinjer tyder på materialutmattning
Analysen av brottytor som uppstått genom materialutmattning är en central del av fraktografin, en disciplin som ägnar sig åt mikroskopisk och makroskopisk utvärdering av brottmönster. Typiska kännetecken för ett utmattningsbrott är vilolinjer, som syns som musselliknande mönster på brottytan och återspeglar hur sprickan har vuxit över tid. Linjerna uppstår eftersom sprickan växer stegvis under cykliska belastningar. Dessutom förekommer striationer, fina räfflor vinkelräta mot sprickans utbredningsriktning, som kan ge information om antalet lastväxlingar. Dessa mikroskopiska och makroskopiska kännetecken ger värdefull information om var materialutmattningen började och hur den har utvecklats.
4. Mikrosprickor förblir osynliga, ytsprickor syns före brottet
Ett av de största problemen med materialutmattning är att skadans tidiga faser inte syns. Mikrosprickor uppstår först på mikroskopisk nivå och förblir osynliga under sprickväxtens inledande faser. Ytsprickor blir synliga långt innan komponenten går sönder. Regelbunden visuell kontroll hittar dem; finare initialsprickor visar magnetpulver- eller penetrantprovning.
5. I kraftverk och processanläggningar är regelbundna inspektioner av utmattningssprickor oumbärliga

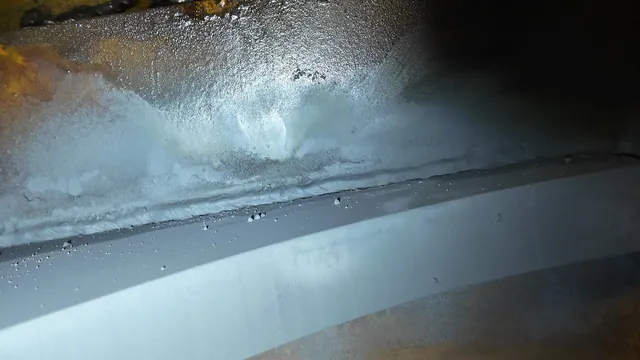

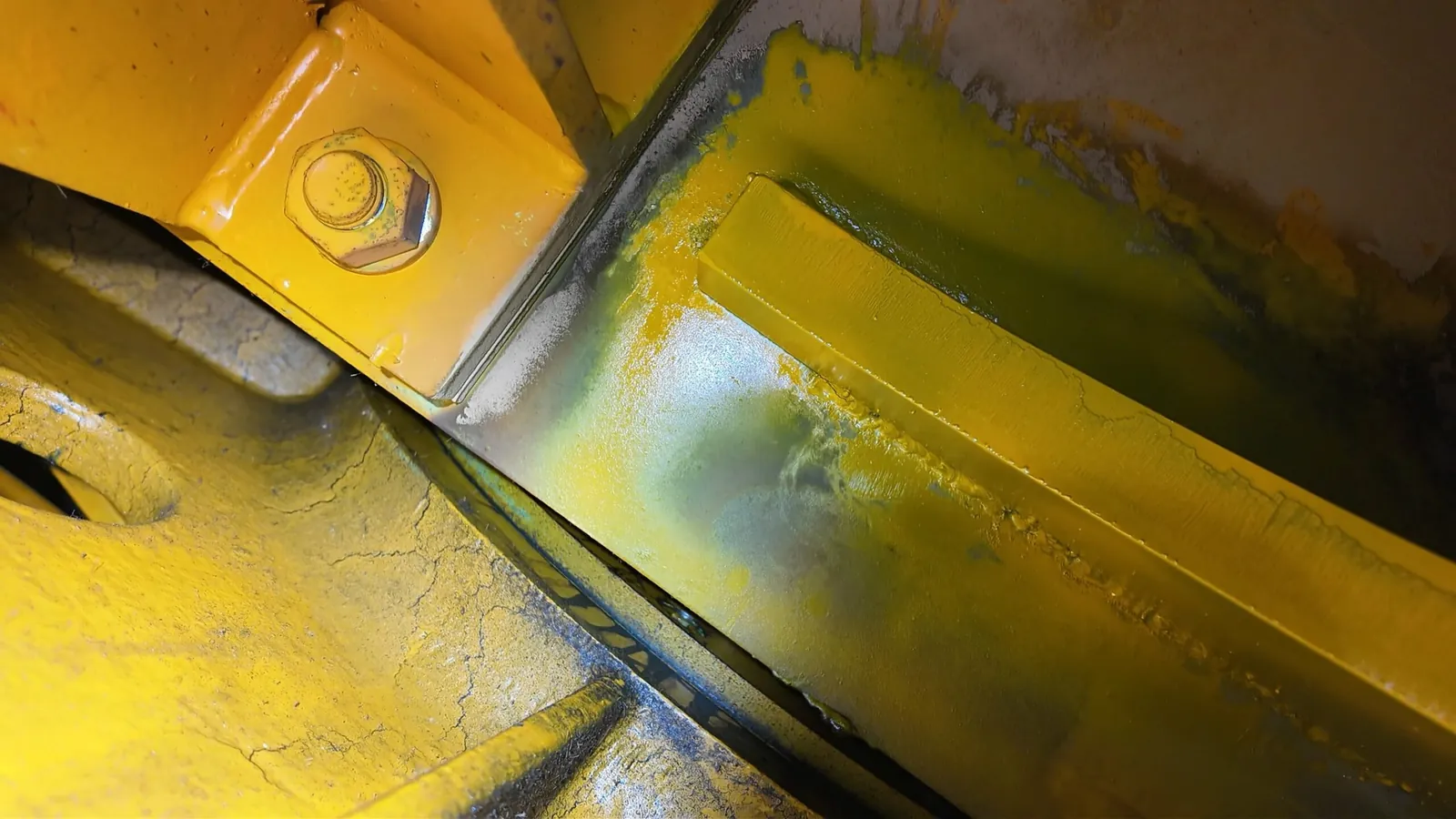

I kraftverk och processanläggningar utsätts många komponenter för växlande laster: pannupphängningar och rörupphängningar vid start, nedkörning och värmeutvidgning, fläktar och blåsmaskiner av varvtal och vibrationer, kranbanor av varje körning under last. Utmattningssprickor uppstår där ofta vid svetsfogar, anvisningar och tvärsnittsövergångar. Regelbundna inspektioner och oförstörande provning (OFP) hjälper till att hitta sådana sprickor i tid och planera reparationer innan en komponent går sönder.
6. Oförstörande provning är nyckeln till tidig upptäckt av materialutmattning
Oförstörande provning (OFP) har en avgörande fördel vid upptäckt av materialutmattning, eftersom den övervakar komponenternas skick utan att skada dem. Till de vanligaste metoderna hör visuell provning, där ytsprickor inspekteras visuellt, samt ultraljudsmätningar, som gör det möjligt att upptäcka sprickbildning inuti ett material. Dessutom spelar drönarinspektioner en allt större roll, särskilt i svåråtkomliga eller farliga miljöer. Drönaren ger då en visuell provning på nära håll: den synliggör ytsprickor från en viss storlek, deformationer och korrosion. Fina mikrosprickor och fel i materialets inre kräver däremot metoder på armlängds avstånd som magnetpulver-, penetrant- eller ultraljudsprovning – drönarbilderna visar var de lönar sig. Genom regelbundna oförstörande inspektioner kan hotande haverier förebyggas, vilket förbättrar både säkerheten och komponenternas livslängd.
7. Förebyggande konstruktiva åtgärder kan förlänga komponenternas livslängd avsevärt
För att minska risken för materialutmattning används allt oftare förebyggande åtgärder i konstruktionen. Åtgärderna omfattar bland annat optimering av komponenternas geometri för att undvika spänningstoppar. Abrupta tvärsnittsändringar och skarpa kanter ökar sannolikheten för sprickbildning och bör därför undvikas. Dessutom kan ytbehandlingar som kulpening användas för att föra in tryckrestspänningar i materialets yta. Spänningarna motverkar sprickutbredning och ökar livslängden hos komponenter som utsätts för cykliska belastningar. Genom att kombinera dessa åtgärder med regelbundna inspektioner kan sannolikheten för utmattningsbrott minskas betydligt.
Upptäck utmattningssprickor tidigt: kontrollera regelbundet, mät riktat
Materialutmattning är en ständig utmaning i industriellt underhåll, eftersom cykliska belastningar kan leda till att komponenter oväntat går sönder. Att upptäcka utmattningssprickor tidigt är avgörande för att undvika haverier och öka säkerheten. Oförstörande provningsmetoder och regelbundna inspektioner är nödvändiga för att kontinuerligt övervaka komponenternas tillstånd. En stor fördel ger här inspektion med Flyability ELIOS 3: med den kan även svåråtkomliga ställen i pannor, tankar och silor inspekteras. Drönaren levererar den heltäckande visuella kontrollen och visar var din besiktningsperson kontrollerar riktat med magnetpulver, penetrant eller ultraljud – utan att ställningar behöver byggas, reparbetare anlitas eller personal gå in i behållarna. Det sparar kostnader och ökar säkerheten. Pannor, tankar och silor är ur drift och godkända för inspektion inför den invändiga flygningen; driftstoppet hålls kort. Vissa anläggningar, till exempel rörbryggor från utsidan, kan också inspekteras utan att driften avbryts. Bedömningen av anmärkningarna görs av dina sakkunniga på grundval av vår inspektionsrapport.
