Vad talar för en drönarinspektion av betongkonstruktioner i stället för traditionella metoder?

Drönare registrerar svåråtkomliga betongytor som höga byggnadsdelar, fasader eller siloväggar utan ställning, kran och reparbetare. Det sänker arbetskostnaderna och förkortar driftstoppen.

Hur bidrar en drönarinspektion till besiktningspersonernas säkerhet vid betongkonstruktioner?

Besiktningspersonerna behöver inte klättra upp på ställningar eller gå in i höga silor och trånga schakt. Drönaren flyger in i det farliga området och teamet stannar utanför.

Är drönarinspektioner tillräckligt noggranna för att upptäcka betongskador?

Inspektionsdrönare har högupplösta kameror och egen belysning. De registrerar sprickor, avskalningar, rostutfällningar och ytskador på nära håll och lokaliserar dem i 3D-punktmolnet. Sprickbredder kan uppskattas utifrån närbilderna; materialparametrar och exakta mätningar tar den sakkunnige fram bara där det behövs, på de markerade ställena.

Vilka betongkonstruktioner passar särskilt bra för inspektion med undervattensdrönare?

Undervattensdrönare passar för betongkonstruktioner som helt eller delvis står under vatten, till exempel bassänger, vatten- och släckvattentankar eller intagskonstruktioner. Där ersätter de omfattande dykinsatser.

Hur hjälper drönare till att upptäcka betongskador i ett tidigt skede?

Drönare gör synliga tecken som sprickor, avskalningar, rostutfällningar eller påväxt synliga över hela ytan. Så kan skador upptäckas tidigt och åtgärder vidtas målinriktat innan de blir dyra.

Kan en drönarinspektion visa strukturella svagheter i betongkonstruktioner?

Högupplösta foton och 3D-punktmoln visar ytans tillstånd, sprickor och deformationer. Det gör det lättare för sakkunniga att bedöma svaga punkter.

Hur stöder drönare inspektioner vid skadedokumentation och uppföljning?

De data som drönarna samlar in kan användas för dokumentation, skadekartering och historiska jämförelser. Därmed kan skadornas utveckling följas och bedömas över tid.

Passar drönare för inspektion av stora betongytor som tunnlar eller parkeringshus?

Ja, drönare registrerar stora ytor som tunnlar, hallar eller parkeringshus på timmar i stället för dagar och levererar data för skadeanalys och underhållsplanering.

Kan drönarinspektioner hjälpa till att upptäcka frys-tö-skador eller ytskador på betong i ett tidigt skede?

Ytavflagning, avskalningar och sprickor från frys-tö-växlingar syns tydligt på foton. Värmekameran kan under lämpliga förhållanden dessutom visa fuktiga områden.

Lönar sig en drönarinspektion för ägare av betongkonstruktioner?

Ja. Dina inspektionskostnader kan sjunka med upp till 80 %, eftersom ställning, kran och reparbetare inte behövs. Dessutom tar drönarinspektioner timmar i stället för dagar och förkortar därmed driftstoppen.

De 7 vanligaste betongskadorna och hur de upptäcks i ett tidigt skede

I industrianläggningar bär betong mycket – fundament, pelare, skorstenar och silor. Som alla byggmaterial åldras den och kan utveckla skador som minskar bärförmåga och livslängd. Den här artikeln presenterar de sju vanligaste betongskadorna: mekaniska sprickor och avskalningar, kemiska angrepp som karbonatisering, klorider och sulfater, frostskador och biologisk påväxt. För varje skada får du veta hur den känns igen, vilka provningsmetoder som påvisar den och vad en drönarinspektion bidrar med.

Upptäck betongskador tidigt, undvik oplanerade driftavbrott

Betong är grunden i många industribyggnader – från pelare och fundament till lagertankar och silor. Inom tung industri och energiproduktion utsätts konstruktionerna för höga belastningar. Den som upptäcker skador tidigt ökar säkerheten och undviker oplanerade avbrott.

Christian Engelke

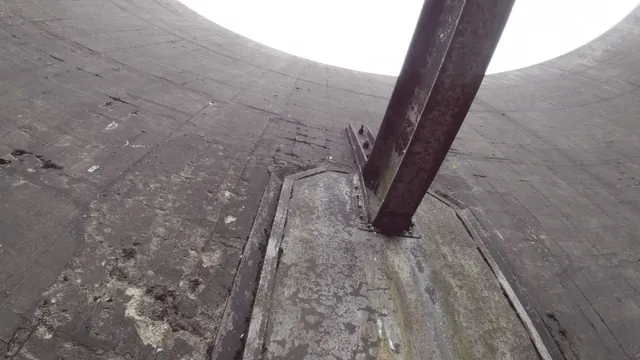

Betongskada på innerväggen i ett kyltorn

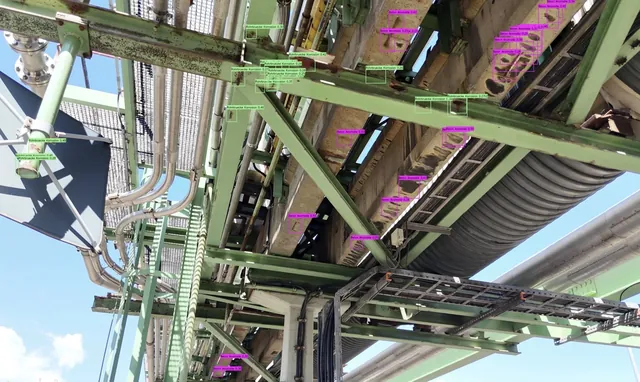

Rörbrygga underifrån med markerade betongskador

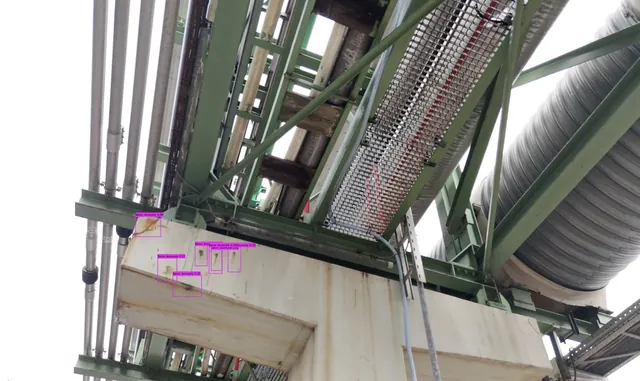

Betongsockel till en rörbrygga med markerade skadeställen

1. Sprickbildning genom mekaniska belastningar

Sprickor genom drag- och skjuvkrafter: böj-, skjuv- och sättningssprickor
Mekaniska belastningar är en av de vanligaste orsakerna till sprickor i betong. Böjsprickor går vinkelrätt mot komponentens axel, skjuvsprickor snett i ungefär 45°. De uppstår när draghållfastheten överskrids och är ofta det första tecknet på strukturella svagheter. Eftersom vatten och skadliga ämnen tränger in genom sprickor ökar risken för korrosion i armeringen.

Uppkomst	Mekanism Dragspänningar överskrider betongens draghållfasthet – den är bara ungefär 10 % av tryckhållfastheten. Mikrosprickor blir till synliga sprickor.
Spricktyper	Böjsprickor Börjar på dragsidan och går vinkelrätt mot komponentens axel. Typiska på undersidan av balkar och i fältmitt på plattor. Skjuvsprickor Diagonala, ungefär 45° mot komponentens axel. Typiska nära upplag och lastinföringar. Vridsprickor Skruvformade runt komponenten. Sättningssprickor Uppstår genom ojämna sättningar, ofta snett i väggar.
Bedömning	Sprickbredder Tillåtna sprickbredder beror på exponeringsklass och kraven på komponenten (Eurokod 2 med nationell bilaga). Bedömningen görs av konstruktörer eller sakkunniga. Mätning Sprickbredden kan uppskattas utifrån närbilderna; exakt mätning görs bara där det behövs. Dokumentation av bredd, längd och förlopp; upprepade mätningar visar om en spricka växer.
Följder och förebyggande	Följder Korrosion i armeringen, frostskador, kemiska angrepp, i extremfall förlorad bärförmåga. Förebyggande Tillräcklig armering och täckskikt, väl placerade fogar. Noggrann vibrering och härdning.
Synligt med drönare	Visuell kontroll Sprickornas läge och förlopp registreras över hela ytan och lokaliseras i 3D-punktmolnet. Sprickbredder kan uppskattas utifrån närbilderna; exakta mätningar görs bara där det behövs, på de ställen som markeras i inspektionsrapporten.

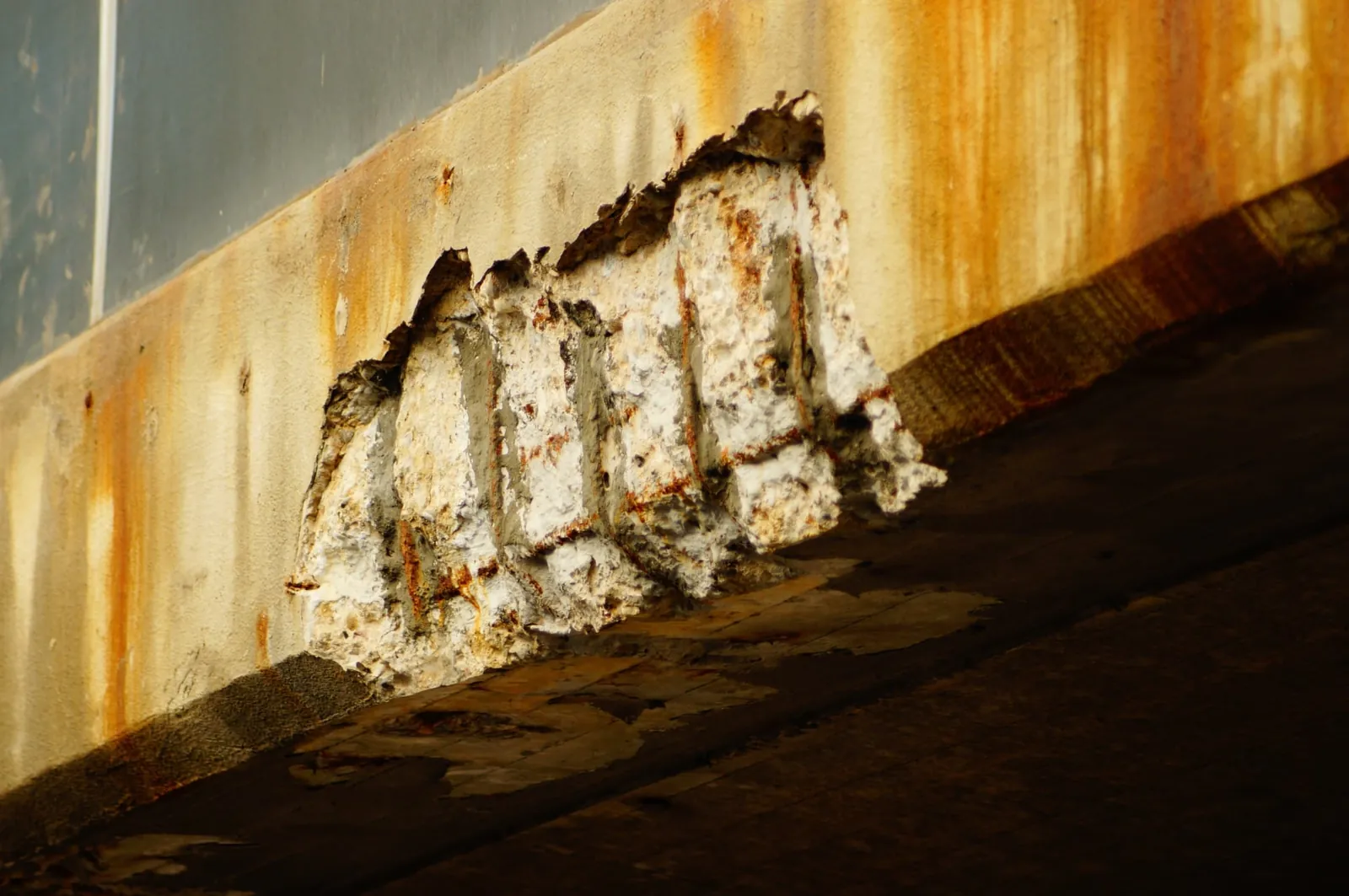

2. Avskalningar på kanter och ytor

Ytskador genom frys-tö-cykler och mekanisk påverkan
Avskalningar uppstår genom mekanisk belastning, rostande armering eller frys-tö-växlingar och frilägger ofta armeringen. Särskilt drabbade är områden med trafik eller kraftiga växlingar mellan värme och kyla. De bör repareras i tid så att armeringen inte korroderar ytterligare.

Utseende	Former Kantavskalningar vid hörn och kanter. Ytliga lossningar av täckskiktet. Frilagd ballast eller armering.
Orsaker	Mekaniska Påkörning, fallande föremål, överbelastning. Nötning och erosion genom trafik eller strömmande vatten. Kemiska och fysikaliska Rostande armering: rost tar mer plats än stål och spränger loss täckskiktet. Frys-tö-växlingar, brand, värmechock. Utförande För tunt täckskikt. Bristfällig vibrering (stensamlingar), felaktig härdning.
Provning	Med drönare Visuell kontroll och skadekartering. Avskalningarnas läge och utbredning, lokaliserade i 3D-punktmolnet. Riktat på komponenten / i laboratorium Knackning för att hitta bom, täckskikt, karbonatiseringsdjup, kloridhalt – på de ställen som markeras i inspektionsrapporten.
Reparation	Omedelbara åtgärder Spärra av området, ta bort lösa delar. Långsiktigt Avlägsna skadad betong, rostskydda armeringen och återställ tvärsnittet. Ytskydd, kant- och påkörningsskydd.
Synligt med drönare	Visuell kontroll Avskalningar och frilagd armering syns tydligt. Bom utan synlig avskalning hittas först genom knackning eller, under lämpliga förhållanden, med termografi.

3. Karbonatisering: förlorat korrosionsskydd

Kemisk reaktion med CO₂ – ett hot mot armeringen
Vid karbonatisering reagerar CO₂ från luften med betongen och sänker pH-värdet. Därmed går armeringens naturliga korrosionsskydd förlorat. Med ett fenolftaleintest kan man synliggöra hur djupt karbonatiseringen når.

Process	Kemisk reaktion Ca(OH)₂ + CO₂ → CaCO₃ + H₂O pH-värdet sjunker från ungefär 13 till under 9. Förlopp Fronten vandrar utifrån och inåt. Djupet växer ungefär med roten ur tiden: x = k · √t (x = karbonatiseringsdjup, k = karbonatiseringskoefficient, t = tid). Kraftigast vid ungefär 50–70 % relativ luftfuktighet.
Följder för armeringen	Depassivering Vid pH under ungefär 9 går stålets skyddande passivskikt förlorat. Korrosion Med fukt och syre korroderar stålet, oftast över större ytor. Rostsprängning leder till sprickor längs armeringen och till avskalningar.
Påverkande faktorer	Betong Vattencementtal, cementtyp, vibrering, härdning. Täckskiktets tjocklek. Omgivning CO₂-halt, luftfuktighet, värme. Inomhus eller utomhus, regnutsatt eller skyddat.
Mätning	Fenolftaleintest På en färsk brottyta eller borrkärneyta. Rödviolett: inte karbonatiserad; färglös: karbonatiserad (omslag vid ungefär pH 9). Jämförelse Karbonatiseringsdjup mot uppmätt täckskikt.
Skydd och reparation	Förebyggande Tät betong med lågt vattencementtal, tillräckligt täckskikt. Beläggningar som bromsar inträngningen av CO₂. Reparation Avlägsna karbonatiserad betong, skydda armeringen, återställ tvärsnittet. Alternativt elektrokemisk realkalisering.
Synligt med drönare	Visuell kontroll Själva karbonatiseringen syns inte. Det som syns är följderna: rostutfällningar, sprickor längs armeringen, avskalningar. Karbonatiseringsdjupet mäts riktat på de markerade ställena.

4. Kloridangrepp och gropkorrosion

Aggressiv påverkan i miljöer med vägsalt och nära kusten
I parkeringshus, på broar, i anläggningar nära kusten eller vid kloridhaltiga processmedier tränger klorider in i betongen och orsakar gropkorrosion i armeringen. Den sker punktvis och kan försvaga stålets tvärsnitt kraftigt, trots att lite syns utifrån. Utsatta konstruktioner bör därför inspekteras regelbundet.

Källor och inträngning	Källor Vägsalt, havsvatten och saltstänk. Kloridhaltiga processmedier och industriatmosfär. Tidigare även kloridhaltiga tillsatsmedel. Inträngningsvägar Kapillärsugning och diffusion. Sprickor och defekter.
Korrosionsmekanism	Gropfrätning Över en kritisk kloridhalt förstörs passivskiktet lokalt. Djupa gropar uppstår med kraftig tvärsnittsförlust. Elektrokemi Anod: Fe → Fe²⁺ + 2e⁻ Katod: ½O₂ + H₂O + 2e⁻ → 2OH⁻
Skadebilder	Utvändigt Rostutfällningar, sprickor längs armeringen, avskalningar. Invändigt Tvärsnittsförlust och försämrad vidhäftning – ofta längre gången än vad som syns utifrån.
Provning	Kloridhalt Borrmjölsprover på flera djup ger en kloridprofil. Korrosion Potentialmätning, mätning av täckskikt.
Förebyggande och reparation	Förebyggande Tät betong med lågt vct, tillräckligt täckskikt. Ytskydd och god vattenavrinning. Reparation Avlägsna och ersätt kloridbelastad betong. Elektrokemisk kloridutdrivning eller katodiskt korrosionsskydd.
Synligt med drönare	Visuell kontroll Rostutfällningar, sprickor och avskalningar registreras och lokaliseras. Kloridhalten kan bara bestämmas med prov.

5. Frys-tö-skador

Upprepade frys-tö-växlingar luckrar upp strukturen
Vatten tränger in i betongens porer, fryser och skadar strukturen – ända till avskalningar. Tösalter förstärker processen. I fristående konstruktioner och oskyddade delar av en anläggning är regelbunden kontroll att rekommendera.

Mekanism	Fysik Vatten expanderar ungefär 9 % när det fryser. I vattenmättad betong uppstår hydrauliskt tryck och islinser. Tösalt Ökar vattenmättnaden och skapar ytterligare spänningar i ytzonen (saltfrostangrepp).
Skadebilder	Yta Ytavflagning och sandning, frilagd ballast. Skålformade avskalningar, kantskador. Struktur Nätsprickor och mikrosprickor, hållfasthetsförlust.
Utsatta områden	Konstruktion Horisontella ytor, kanter, ställen med stående vatten. Saknad avvattning eller droppkanter.
Provning	Med drönare Visuell kontroll och skadekartering: ytavflagning, avskalningar, sprickor. Riktat på komponenten / i laboratorium Knackning, ultraljud, borrkärnor; CIF- och CDF-test, luftporsparametrar.
Förebyggande	Betong Luftporbildande tillsatsmedel, lågt vct, frostbeständig ballast. Noggrann härdning. Konstruktion Led bort vatten, utför lutningar och droppkanter.
Synligt med drönare	Visuell kontroll Ytavflagning och avskalningar på kanter och ytor syns tydligt. Värmekameran kan under lämpliga förhållanden visa fuktiga områden.

6. Sulfatangrepp och inre sprängning

Reaktion med sulfathaltigt vatten – vanligt i industrianläggningar och avloppsanläggningar
Sulfater från industriavloppsvatten, grundvatten eller jord reagerar med cementpastan. Då bildas mineral som ettringit, som tar mer plats och spränger strukturen inifrån. Drabbade är framför allt komponenter som är i kontakt med sulfathaltigt vatten.

Källor och reaktioner	Sulfatkällor Grundvatten och jord. Industri- och avloppsvatten, havsvatten. Reaktionsprodukter Ettringit (3CaO·Al₂O₃·3CaSO₄·32H₂O) Gips (CaSO₄·2H₂O) Thaumasit (CaSiO₃·CaCO₃·CaSO₄·15H₂O), framför allt vid kyla
Skadeförlopp	Svällning Ettringit och gips tar större volym och skapar sprängtryck. Följd: sprickor, uppbuktningar, avskalningar. Inre sprängning Kristallisationstrycket överstiger cementpastans draghållfasthet. Strukturen bryts ner från ytan och inåt; vid thaumasitbildning blir betongen mjuk och smulig.
Förebyggande	Betong Cement med hög sulfatresistens, tät betong med lågt vct. Skydd Skyddsbeläggning vid kraftigt angrepp.
Synligt med drönare	Visuell kontroll Sprickor, uppbuktningar och smuliga ytor registreras. Sulfatangreppet påvisas med laboratorieanalys av prover.

7. Biologiska skador genom alger och mossa

Fuktiga betongytor ger gynnsamma förhållanden för påväxt
Alger och mossa växer på ständigt fuktig betong och kan skada ytan på lång sikt. I skuggiga områden eller vid dålig avvattning håller påväxten dessutom ytan fuktig och förstärker därmed andra skador som frost.

Uppkomst	Förutsättningar Ständig fukt, ljus, näringsämnen. Grova, porösa ytor, skugga, dålig avvattning.
Skademekanismer	Fysikaliska Påväxten håller ytan fuktig och förstärker frys-tö-skador. Mossornas fästorgan luckrar upp ytan. Kemiska Organiska syror löser upp cementpastan i ytan. I avloppsanläggningar kan dessutom biogen svavelsyrakorrosion angripa betongen kraftigt.
Skadebilder	Synligt Gröna till svarta beläggningar och strimmor. Uppruggning och sandning av ytan.
Förebyggande och sanering	Konstruktion Lutningar, droppkanter och fungerande avvattning. Yta Rengöring, biocidbehandling, hydrofobering. Regelbunden kontroll.
Synligt med drönare	Visuell kontroll Påväxt syns tydligt och visar samtidigt var det finns fuktproblem.

Registrera betongkonstruktioner utan ställning, skylift eller reparbetare

Registrera svåråtkomliga områden utan ställning

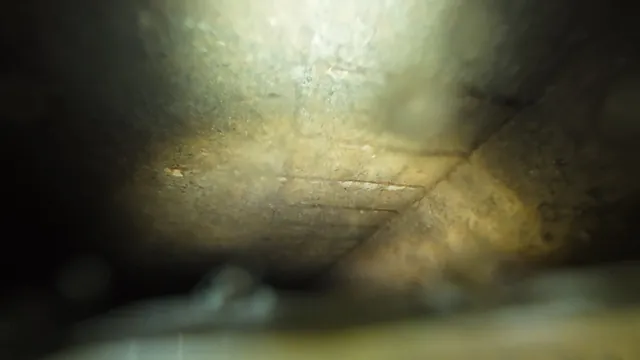

Drönare registrerar betongkonstruktioner utan att ställningar, skyliftar eller reparbetare behövs. Utvändigt flyger DJI M30T med zoom- och värmekamera, till exempel vid kyltorn och fasader. Invändigt – i silor, skorstenar, kanaler och schakt – flyger ELIOS 3 med kamera, belysning och LiDAR. Sprickor, avskalningar, rostutfällningar och påväxt dokumenteras på foton och videor och lokaliseras i 3D-punktmolnet. Därmed täcker drönarinspektionen visuell kontroll och skadekartering. Mätningar med kontakt med komponenten – knackning, ultraljud, borrkärnor – och laboratorievärden som kloridhalt eller karbonatiseringsdjup görs bara där det behövs: på de ställen som markeras i inspektionsrapporten, av den sakkunnige eller konstruktören.

Upptäckt tidigt, åtgärdat riktat: mindre omfattande reparationer

Sänk kostnaderna med regelbundna inspektioner och förebyggande åtgärder
Regelbundna inspektioner lönar sig: den som upptäcker skador tidigt och åtgärdar dem målinriktat undviker omfattande reparationer och förlänger konstruktionernas livslängd. Förebyggande underhåll sänker kostnaderna, ökar driftsäkerheten och förhindrar oplanerade avbrott.

Se skadorna innan de blir dyra – bedömningen ligger kvar hos den sakkunnige

Betong är robust men inte osårbar. Sprickor, avskalningar, kemiska angrepp, frost och påväxt minskar livslängd och bärförmåga. Regelbundna inspektioner visar var skador uppstår innan de blir dyra. Drönare levererar en heltäckande nulägesregistrering med lokaliserade avvikelser; bedömningen och riktade mätningar görs av sakkunniga på det underlaget.
